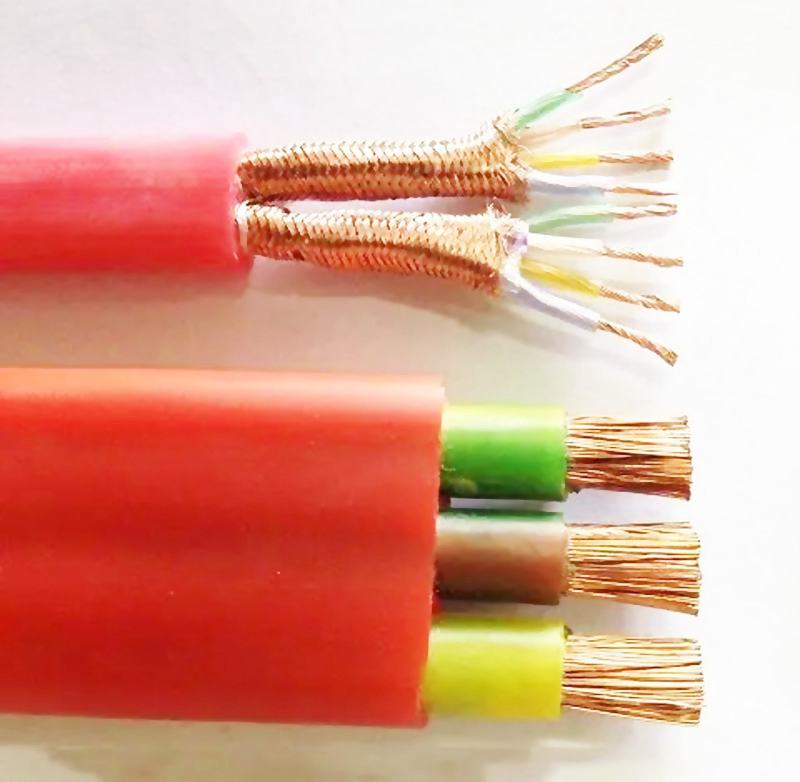

硅橡橡胶丁腈电缆

一：产品特色及用处:本产品适用于沟通额外电压0.6/1KV及以下固定敷设用动力传输线或移动电器用衔接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射便利，高温（高寒）环境下电气功能安稳，抗老化功能杰出，运用寿命长，广泛用于冶金、电力、石化、电子、轿车制作等职业。
二：产品履行规范
阻燃耐火特性实验履行GB12666-90要求
三：运用特性
1．沟通额外电压：U0/U 0.6/1KV
最高工作温度： 180℃
最低环境温度：固定敷设-60℃
2．电缆装置敷设温度应不低于-25℃。
3．电缆答应曲折半径：电缆最小为电缆外径的10倍
四：根本类型及称号
运用特性：额外电压:U0/U为450/750V、0.6/1KV。电缆导体长时间答应工作温度不超越180℃。
类型阐明：见表1

项目	代号	阐明
系列代号	K	耐高温操控电缆
导体镀层	Y	镀银
绝缘资料	F F4 F47	FEP最高工作温度200℃ PTFE最高工作温度260℃ PFA最高工作温度285℃
屏蔽资料	P0 P P2	镀锡铜丝织造钢丝织造铜带
护套资料	F H11 H9 V105 VF G	FEP最高工作温度200℃ PTFE最高工作温度260℃ PFA最高工作温度285℃ 105℃阻燃PVC护套丁腈护套硅橡胶护套
铠装资料	22 32	钢带铠装细钢丝铠装
标准	-	芯数×导体截面(N×S) N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61. S:0.5、0.75、1.0、1.5、2.5、4、6（mm2)
导体品种 (在括号内填写)	A B C	单股导体七股绞合导体多股软导体

类型与称号：表2

序号	类型	称号	首要用处
1	YGZ-450/750	中型硅橡胶绝缘高温、防腐、耐油软电缆	用于各种高温移动电器设备和东西。
2	YGVFZ-450/750	中型硅橡胶绝缘丁腈高温、防腐、耐油软电缆
3	YGC-600/1000	重型硅橡胶绝缘高温、防腐、耐油软电缆	用于各种高温移动电器设备和东西、能接受较大的机械外力作用。
4	YGVFC-600/1000	重型硅橡胶绝缘丁腈高温、防腐、耐油软电缆
5	YFGC-600/1000	重型F46硅橡胶绝缘高温、防腐、耐油软电缆

标准：见表3

类型	额外电压（U0/U）（V）	芯数	标称截面（mm2)
YGZ、YGVFZ	450/750	2、3、4、5、7、10、12、19、24、27、30、37、44、48、54、61	0.75-2.5
YGC、YGVFC、YFGC	600/1000	2、3、4、5	4-240

类型	产品称号
YGC	硅橡胶绝缘硅橡胶护套电力电缆
YGCR	硅橡胶绝缘硅橡胶护套移动用电力软电缆
YGCP	硅橡胶绝缘硅橡胶护套铜织造屏蔽电力电缆
YGC22	硅橡胶绝缘硅橡胶护套钢带铠装电力电缆
JGG	硅橡胶绝缘硅橡胶护套装置线
JGGR	硅橡胶绝缘硅橡胶护套移动用装置软线
JGGP	硅橡胶绝缘硅橡胶护套铜织造屏蔽装置线
YGV	硅橡胶绝缘聚氯乙烯护套电力电缆

补白：阻燃型硅橡胶电缆类型前加ZR，导体线芯中铜丝能够选用镀锡。
五：代号称号和意义
表2

代号	代号意义
Y	系列代号（移动软电缆）
G	硅橡胶
C	重型
22	钢带铠装
P	铜织造屏蔽
R	多股绞合导体
J	电机引接线

六：首要技术指标
1．制品电缆导体（R类）直流电阻（契合GB3956规则）参照附录A表1和表2。
2．20℃时绝缘电阻不小于100MΩ/KM
3．制品电缆饱尝沟通50HZ3.5KV/5min电压实验不击穿。
