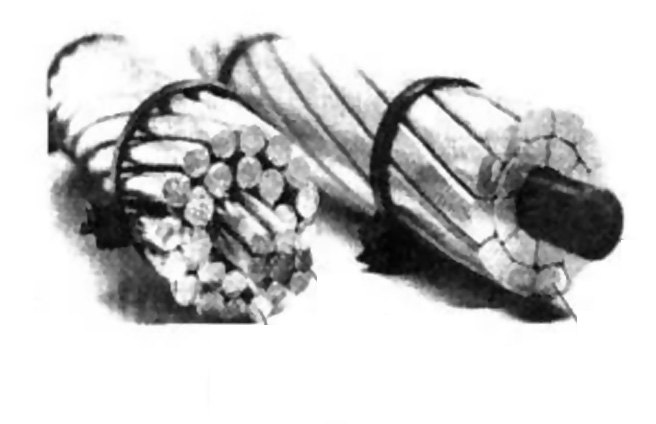

纯铜绞线,软铜绞线,裸铜绞线(TJ,TJR,TJRX)
本产品适用于联接电机、电器设备部件。
一、引用规范
GB 321 优先数和优先数系
GB 2900.10 电工名词术语 电线电缆
GB 3048.4 电线电缆 导电线芯直流电阻试验方法
GB 3953 电工圆铜线
GB 4006 绕组线圆柱形线盘
GB 4909.1 裸电线试验方法 总则
GB 4909.2 裸电线试验方法 规范测量
GB 4909.3 裸电线试验方法 拉力试验
GB 4910 镀锡圆铜线
GB 12970.2 电工软铜绞线 第2部分:软铜绞线
GB 12970.3 电工软铜绞线 第3部分:软铜天线
GB 12970.4 电工软铜绞线 第4部分:铜电刷线
二、类型及规范:
软铜绞线类型如下表所示
三、类型主 要 用 途
TRJ移动或半移动式电器设备(如开关,电热器等)联接线。
TRJ-1移动或半移动式电器设备(如开关,电热器等)联接线。
TRJ-2无线电设备内部联接线
TRJ-3要求较柔软的电气设备引出线接地线。
四、技术方面的要求
4.1 材料
4.1.1 软铜绞线、软铜天线及铜电刷线应选用符合GB 3953规则的TR型软圆铜线,单线直径0.10mm及以下者,也可选用符合GB 3953规则的TY型硬圆珠笔铜墙铁壁线
4.1.2 镀锡软铜绞线应选用符合GB4910规则的TXR型镀锡软圆铜线。
4.2 截面规范系例
电工软铜墙铁壁绞线截面规范系列选用GB3953规则的优先系数。
4.2.1 通用软铜绞线及软铜天线
标称截面在80mm2及以下者为R5系列;
标称截面在80mm2以上者为R10系列。
4.2.2 铜电刷线
产品表面应亮光,不应有与出色工业产品不相称的各种缺陷。
4.4 单线接头
绞线或束线中的单线容许焊接,直径在0.20mm及以下者,容许扭结,但任何两个接头间的距离应不小于300mm.
5 查验规则5.1 产品应由制造厂的质量检查部分查验合格后方能出厂,出厂产品应附有质量查验合格证。
5.2 产品应按规则的试验项目进行查验。
型式试验(T)、抽样试验(S)、例行试验(R)的定义按GB 4909.1 的规则。
5.3 试验的抽样数量同供需双方协议规则,如需方不提出要求时,则同制造厂规则。
抽样项目的试验效果如有不合格时,应加倍取样就不合格时,应加位取样就不合格项目进行第2次试验,如仍有不合格时,应100%查验。
