您当前的位置:广东电缆 > 首页 - 变频器控制柜控制电缆选择与布线原则

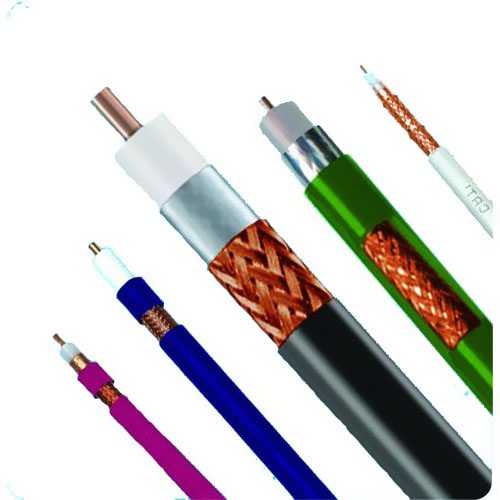

1.关于Ⅰ类信号电缆,有必要选用屏蔽电缆,Ⅰ类信号中的毫伏信号、应变信号应选用屏蔽双绞电缆,还应确保屏蔽层只要一点接地,且要接地杰出。这样,能够大大减小电磁搅扰和静电搅扰。
2.关于Ⅱ类信号,也应选用屏蔽电缆,Ⅱ类信号中用于操控、联锁的模入模出信号、开入信号,有必要选用屏蔽电缆,最好选用屏蔽双绞电缆。制止选用一根多芯电缆中的部分芯线用于传输Ⅰ类或Ⅱ类信号,别的部分芯线用于传输Ⅲ类或Ⅳ类信号。
3.关于Ⅳ类信号制止与Ⅰ、Ⅱ类信号捆在一同走线,应作为220V电源线处理,Ⅳ类信号电缆与电源电缆一同走线,应选用屏蔽双绞电缆。肯定制止大功率的开关量输出信号线、电源线、动力线等电缆与变频调速体系的Ⅰ、Ⅱ类信号电缆并行绑缚。
4.关于Ⅲ类信号,答应与220V电源线一同走线(即与Ⅳ类信号相同),也能够与Ⅰ、Ⅱ类信号一同走线。但Ⅲ类信号也有必要选用屏蔽电缆,最好为屏蔽双绞电缆,且与Ⅰ、Ⅱ类信号电缆相距15cm以上。制止同一信号的几条芯线散布在不同的几条电缆中(如三线制的热电阻)。
在现场电缆敷设中,有必要有效地别离Ⅲ、Ⅳ类信号电缆、电源线等易发生搅扰的电缆,使其与现场布设的Ⅰ、Ⅱ类信号的电缆坚持在必定的安全间隔(如15cm以上)。
信号电缆和电源电缆应选用不同走线槽走线,在进入变频器柜时,也应尽或许彼此远离。当这两种电缆无法满意分隔走线要求时,它们有必要都选用屏蔽电缆(或屏蔽双绞电缆),且应满意以下要求:
1.假如信号电缆和电源电缆之间的间隔小于15cm时,有必要在信号电缆和电源电缆之间设置屏蔽用的金属隔板,并将隔板接地。
2.当信号电缆和电源电缆笔直方向或水平方向别离装置时,信号电缆和电源电缆之间的间隔应大于15cm。关于某些搅扰特别大的运用场合,如电源电缆上接有电压为AC 220V,电流在10A以上的理性负载,并且电源电缆不带屏蔽层时,那么要求它与信号电缆的笔直方向间隔间隔有必要在60cm以上。
3.在两组电缆笔直相交时,若电源电缆不带屏蔽层,运用厚度在1. 6mm以上的铁板掩盖穿插部分。
为了削减模拟量受来自变频器和其他设备的搅扰,应将操控变频器的信号线与强电回路(主回路及顺控回路)分隔走线。间隔应在30cm以上。即便在操控柜内,相同要坚持这样的接线标准。该信号电缆最长不得超越50m,维护信号线的金属管或金属软管一向要延伸到变频器的操控端子处,以确保信号线与动力线的完全分隔。模拟量操控信号线应运用双绞屏蔽线,电线标准为0.5~2mm2。在接线时其电缆剥线要尽或许的短(5~7mm),一起对剥线今后的屏蔽层要用绝缘胶布包起来,以避免屏蔽线与其他设备触摸而引进搅扰。
