电力电缆一般由线芯、绝缘层和维护层三部分组成。线芯用于导电;绝缘层是将线芯导体与维护层绝缘阻隔,避免漏电;维护层用于避免电缆绝缘层受伤、受潮,并避免液体绝缘物(绝缘油)外流。
线芯

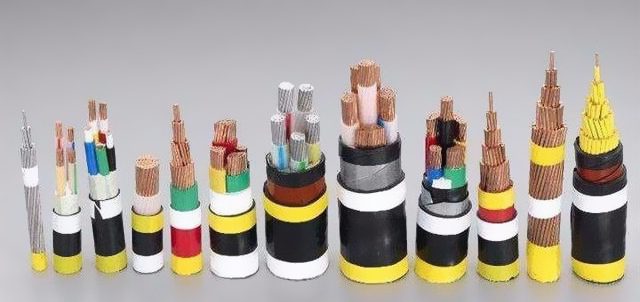

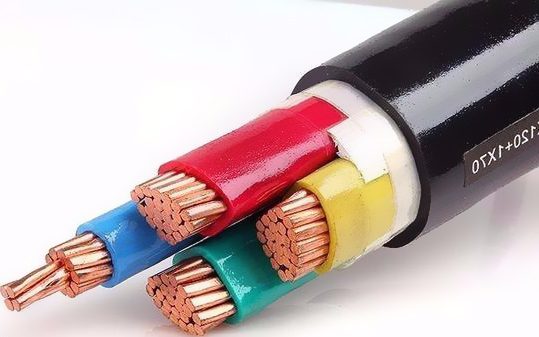

电缆线芯有铜芯和铝芯两种。线芯截面形状有圆形、半圆形和扇形三种。三芯和四芯低压电缆多用扇形线芯。依据电缆的不同种类和标准,线芯能够制成单股实体,也能够制成绞合线芯。绞合线芯由圆单线和成型单线绞合而成。
各种绝缘结构的特色
(1)油纸绝缘电缆首要分粘性浸渍纸绝缘和不滴流两种,一般用在3-35KV体系中。
1)黏性浸渍纸绝缘电缆:结构简略、制作便利、价格低、易于装置和维护、寿数长;不宜做高落差敷设,绝缘油易流动
2)不滴流浸渍纸绝缘电缆;本钱较粘性纸绝缘略高,作业寿数更长,可做高落差敷设。
(2)塑料绝缘电缆常见的有聚氯乙烯、聚乙烯和交联聚乙烯等电缆。
1)聚氯乙烯绝缘电缆
装置工艺简略、敷设维护便利,能适应于高落差敷设,具有非燃性;作业温度凹凸对其机械功能有显着影响。一般用在6KV及以下体系中。
2)聚乙烯绝缘电缆
能适用于高落差敷设,工艺功能好、易于加工,但易延燃、受热易变形、易发作应力龟裂。较少运用。
3)交联聚乙烯电缆
交联聚乙烯电缆容许温升较高,故答应载流量较大,耐热功能好,适用于高落差敷设,装置维护简洁,抗电晕、游离放电功能差。交联聚乙烯电缆现在已得到越来越广泛应用,适用于各种电压。
(3)橡胶绝缘电缆
橡胶绝缘电缆柔软性好,易曲折,具有弹性,适合屡次拆装的线路,但耐电晕、耐臭氧、耐热、耐油的功能较差,因而只能做低压电缆运用。
维护层结构
为了避免机械损害、电化学腐蚀和潮气侵入,电力电缆的缆芯和绝缘层有紧密的维护层。现以交联聚乙烯绝缘、聚氯乙烯护套电力电缆为例阐明电力电缆的维护层结构。

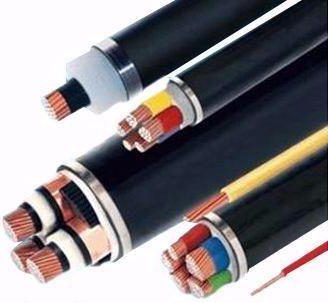

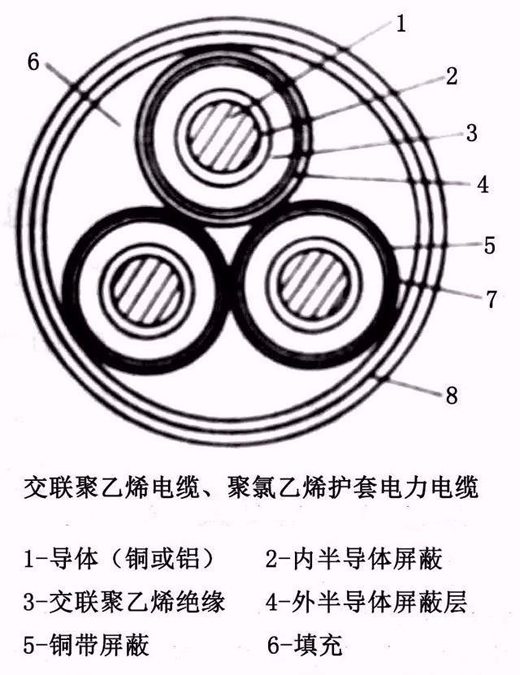

由图知,导体1外面掩盖一层半导体屏蔽层,称为内半导体屏蔽层,用于避免导体电场对交联聚乙烯绝缘3的长时间效果形成的电场分化和腐蚀。在交联聚乙烯绝缘3之外也掩盖一层半导体屏蔽,称为外半导体屏蔽层4。
在外半导体屏蔽层之外尚有一层铜带屏蔽5,他们的效果都是削弱外电场对交联聚乙烯的效果,以保证绝缘功能杰出。铜带屏蔽还作为电缆维护接地的焊接点之用。在铜带屏蔽之外,三根线芯之间填有填充物,最外层是三相统包钢包带和聚氯乙烯外维护套。
